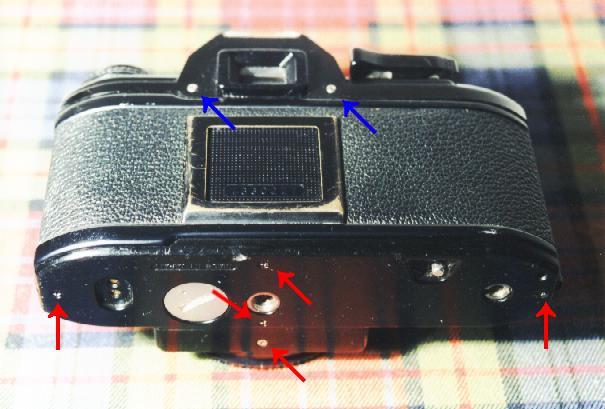

Als erstes werden die beiden Kunststoffabdeckungen oben und unten an der Kamera entfernt. Um die untere Abdeckung zu entfernen, sind vier Schrauben der Abdeckung zu lösen, sowie die Schraube der Bajonettabdeckung von unten. (Die roten Pfeile im Bild!)
Um die obere Abdeckung zu entfernen, muß man vorher den Aufzugshebel und die Filmrückspulkurbel entfernen. Der Aufzugshebel ist mit einer kleinen Madenschraube gesichert. Nachdem man diese gelöst hat, kann man die obere Scheibe nach rechts (Linksgewinde!) abdrehen und den Hebel entfernen. Die Kurbel entfernt man, indem man mit einem Schraubendreher die Gabel in der Kamera blockiert, und die Kurbel nach links losdreht. Dann muß man den Sprengring auf der Einstellscheibe für die Filmempfindlichkeit entfernen, was man am besten mit einer dafür geeigneten Zange macht. Dann werden die übrigen Schrauben der oberen Abdeckung entfernt und die Abdeckung vorsichtig nach oben abgezogen.

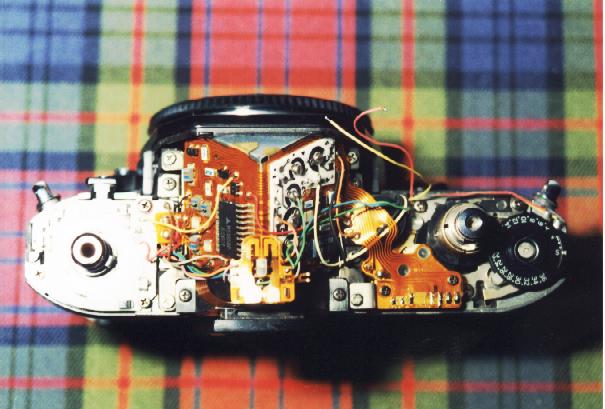

Schließlich kommt die Elektronik zum Vorschein. Nun sollte man sich eine genze Menge Zeit nehmen, um zu skizzieren, wo die einzelnen Kabel angelötet sind, die man zur Demontage ablöten muß!
Ja, fertig ist diese Seite noch lange nicht...
...aber ich habe jetzt im Moment erstmal keine Lust, das Zerlegen der
Kamera weiter zu beschreiben. Wenn man alles Schritt für Schritt macht,
müßte es eigentlich klappen. Immer alles notieren!
Also ganz kurz:
Leder abreißen, Bajonettplatte abschrauben, dann die Abdeckung
abnehmen. Die Elektronik ablöten, alles notieren, dann kann man von
oben das Fünfkantprisma entnehmen. Hinter dem Leder liegen Schrauben,
wenn man diese gelöst hat, kann man die komplette Spiegelmechanik
nach vorne entnehmen, das Sucherprisma muß allerdings entfernt sein.
Aufzugshebel abschrauben und Aufzugsmechanik unter dem Boden entfernen.
Alles sorgfältig sortieren und beschriften!
Schließlich wird der Verschluß entfernt. Dabei muß
man natürlich besonders vorsichtig vorgehen. Am besten deckt man die
Verschlußlamellen bei der Arbeit in der Nähe des Verschusses
ab. Zum Entfernen des Verschlusses muß man die drei Schrauben am
Verschluß und die eine Schraube am Schaltkontakt lösen.
Die beiden Verschlüsse legt man sorgfältig beiseite.
Und jetzt geht es weiter ans Zersägen!
